Общая характеристика
-
Базовое основание Е1000B предназначено для подключения пожарных извещателей серии ECO1000 к двухпроводным шлейфам сигнализации ПКП, имеющие ток короткого замыкания шлейфа не более 50 мА.
-
Предусмотрена возможность проверки правильности монтажа шлейфа до установки извещателя
-
Имеются контакты для подключения выносных оптических сигнализаторов (ВОС).
-
Возможна механическая блокировка извещателей в базовом основании, затрудняющая несанкционированное снятие и обеспечивающая надежное крепление извещателя в условиях транспортной тряски при установке на подвижных объектах.
Описание
Базовое основание Е1000B предназначено для подключения комбинированных извещателей ИП212/101-2-A1R "ECO1002", дымовых оптико-электронных извещателей ИП212-58 "ECO1003" и тепловых максимально-дифференциальных извещателей ИП101-23-A1R "ECO1005" в шлейфы пожарных и охранно-пожарных сигнализаций. В базе Е1000B отсутствуют резистор и 4-ый контакт, вследствие чего она может использоваться только с совместимыми ПКП, имеющими ток короткого замыкания шлейфа не более 50 мА. Для ограничения тока шлейфа в режиме "Пожар" применяется базовое основание Е1000R с резистор 1 кОм в цепи питания извещателя.
Между выводами базы 1 и 2 установлен пружинный контакт, фиксирующийся в замкнутом и разомкнутом состоянии. Использование этих контактов облегчает проверку (прозвонку) шлейфов сигнализации до установки извещателей. Размыкание контактов 1, 2 происходит автоматически при установке извещателя.
В базовом основании Е1000B установлены невыпадающие винтовые контакты, обеспечивающие удобство подключения к шлейфу. Все базы поставляются с винтами, зафиксированными в максимально открученном положении. Винты имеют универсальные шлицы. Допускается подключение проводников с максимальным сечением 2,5 мм2. К соответствующим контактам базы может быть подключен выносной оптический сигнализатор.
База Е1000B позволяет защитить извещатель от несанкционированного извлечения и обеспечивает надежное крепление в условиях транспортной тряски при установке на подвижных объектах. После активизации функции защиты, извещатель может быть снят только с использованием инструмента в соответствии с инструкцией.
|
Технические характеристики |
|
Диаметр базы |
102 мм |
|
Высота базы |
21 мм |
|
Вес, не более |
45 гр |
|
Максимальное сечение подключаемых проводников |
2,5 мм2 |
|
Диапазон рабочих температур |
-30°C +70°C |
|
Допустимая относительная влажность |
до 95% |

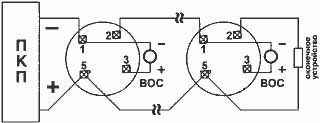

Типовая схема подключения базы Е1000B к ПКП
При ограничении ПКП тока шлейфа до 50 мА задействуются 5 контакты баз, при использовании резистора для снижения тока в режиме "Пожар" - 4 контакты. В базе Е1000B резистор R и 4-й контакт не установлены.
|
