Общая характеристика
-
 Базовое основание B401 предназначено для установки извещателей серии ПРОФИ и извещателей 1151Е, 1151ЕIS, 5451EIS.
-
В базе B401 предусмотрена возможность проверки правильности монтажа шлейфа до установки извещателей.
-
Имеются контакты для подключения выносного устройства сигнализации (ВОС).
-
База В401 может устанавливаться во влажных помещениях при использовании монтажного комплекта WB-1 и в офисных помещениях в подвесной потолок при использовании монтажных комплектов RMK400.
-
Возможна механическая блокировка извещателей в базовом основании, затрудняющая несанкционированное снятие и обеспечивающая надежное крепление извещателя в условиях транспортной тряски при установке на подвижных объектах.
Описание
Базовое основание B401 предназначено для подключения извещателей серии ПРОФИ, 1151Е и извещателей 1151ЕIS, 5451EIS к шлейфам приемно-контрольных приборов (ПКП) с однополярным напряжением и током короткого замыкания не более 80 мА, соответствующим напряжению питания извещателей. База не содержит активных и пассивных радиоэлементов.
В базовом основании установлены невыпадающие винтовые контакты, обеспечивающие удобство подключения к шлейфу. Базы поставляются с винтами, зафиксированными в максимально открученном положении. Винты можно закручивать отверткой с крестообразным или с плоским шлицем. Допускается подключение проводников с максимальным сечением 2,5 мм2.
Между контактами 2, 3 базы установлен пружинный контакт, обеспечивающий разрыв шлейфа при снятии извещателя, фиксирующийся в замкнутом и разомкнутом состояниях. Замыкание этих контактов в установленных и подключенных базах позволяет проверить (прозвонить) шлейфы сигнализации до установки извещателей. Для замыкания и размыкания контактов не требуется никакого инструмента.
К соответствующим контактам базы может быть подключено выносное устройство сигнализации (светодиод) при использовании извещателей ПРОФИ непосредственно, при использовании извещателей 1151Е и 1151ЕIS, 5451EIS через последовательно включенный резистор 100 Ом.
База В401 позволяет защитить извещатель от несанкционированного извлечения и обеспечивает надежное крепление в условиях транспортной тряски при установке на подвижных объектах. После активизации функции защиты, извещатель может быть снят только с использованием инструмента в соответствии с инструкцией.
|
Технические характеристики |
|
Диаметр базы |
102 мм |
|
Высота базы B401 |
18,5 мм |
|
Вес, не более |
60 г |
|
Диапазон рабочих температур |
-30°C +70°C |
|
Допустимая относительная влажность |
до 95% |

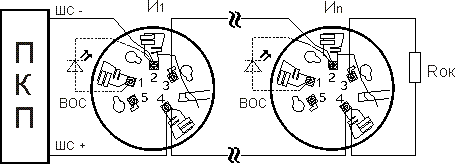

Схема подключения базы В401 к ПКП
 |
