Общая характеристика
-
 Обеспечена совместимость практически с любыми пожарными приемно-контрольными приборами (ПКП), в том числе и со знакопеременным напряжением в шлейфе сигнализации, например, с "ППК-2", "РАДУГА", Луч, "СИГНАЛ-20П", "ВЭРС-ПК", УОТС, РУБЕЖ.
-
Расширенный диапазон рабочих температур извещателей серии ECO1000 от - 30°С до +70°С обеспечивает работу в отапливаемых и неотапливаемых помещениях.
-
Широкий диапазон рабочих напряжений питания, от 8 до 30 вольт, позволяет использовать извещатели серии ECO1000 в системах пожарной и пожарно-охранной сигнализации.
-
Извещатели серии ECO1000 устанавливаются:
- в базовые основания Е1000R (база с резистором);
- в базовые основания Е1000В (база без резистора);
- в розетки от ДИП через адаптер Е1000А.
-
Релейные базы Е412NL, Е412RL и устройства согласования от SYSTEM SENSOR M412NL, M412RL, M424RL позволяют подключать извещатели серии ECO1000 к ПКП охранно-пожарных сигнализаций с четырехпроводной схемой включения, например, Vista, DSC, Napco, C & K, Veritas.
-
Стабилизация токов встроенного светодиода и выносного оптического сигнализатора, обеспечивает постоянную высокую яркость их свечения во всем диапазоне рабочих напряжений питания.
-
Непосредственное измерение температуры и скорости ее увеличения определяет высокую надежность срабатывания, при отсутствии ложных тревог.
-
Обеспечены простота и удобство включения теста - дистанционно, при передаче кодированного сигнала с с лазерного тестера ЛТ на светодиод датчика, производится его включение и формируется сигнал «Пожар» для проверки системы.
-
Удобный новый съемник ХR-1000 с телескопической штангой позволяет быстро установить и снять извещатели серии ЕСО1000 на высоте без использования лестниц.
-
Для защиты от пыли извещатели ИП101-23-А1R поставляются с надетыми на них пластмассовыми технологическими крышками.
-
Базовые основания защищают извещатели серии ECO1000 от несанкционированного извлечения и обеспечивают надежное крепление в условиях транспортной тряски при их установке на подвижных объектах.
-
Использование печатной платы с экранирующим слоем повысило устойчивость датчика к воздействию внешних электромагнитных помех.
-
Высокая защита от коррозии обеспечена специальным покрытием и герметизацией отдельных секторов монтажной платы.
-

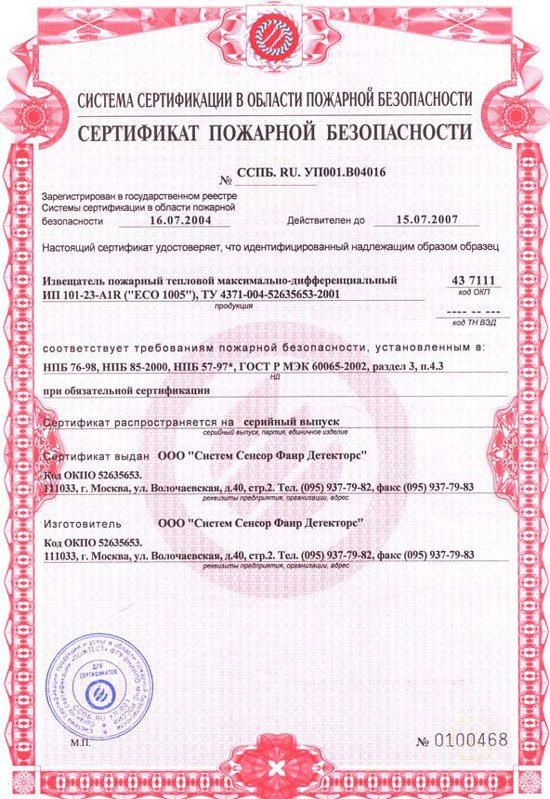

Имеет сертификаты ССПБ, ГОСТ Р.
Описание
Извещатель пожарный тепловой максимально-дифференциальный ИП101-23-А1R предназначен для обнаружения очагов загорания, сопровождающихся увеличением температуры окружающей среды. Извещатель ИП101-23-А1R активизируется при скорости повышения температуры в месте его установки 8°С в минуту и более, либо при достижении температуры равной 58°С в случае медленного ее увеличения. В извещателе ИП101-23-А1R реализован метод прямого измерения температуры и скорости ее увеличения, что определяет высокую надежность срабатывания, при отсутствии ложных тревог.
В извещателе ИП101-23-А1R используется специализированная интегральная микросхема "АSIC ECO1000", разработанная компанией SYSTEM SENSOR совместно с ведущей швейцарской фирмой EM MICROMARIN. Эта аналого-цифровая микросхема, обеспечивающая широкий набор функций, позволила в два раза сократить количество дискретных элементов и повысить надежность датчика. Электрическая схема извещателя "ECO1005" полностью выполнена на элементах поверхностного монтажа (SMD), что позволило исключить ручной труд и возможные ошибки при монтаже.
Извещатели серии ECO1000 адаптированы для работы с приемно-контрольными приборами со знакопеременным напряжением в шлейфе сигнализации такими, как "ППК-2", "РАДУГА", Луч, РУБЕЖ и т.д. Адаптеры E1000А для установки в розетки от ДИП позволяют провести модернизацию пожарной системы сигнализации путем простой замены устаревших, неэффективных датчиков на извещатели серии ECO1000. Кроме того, специально для ПКП с 4-х проводной схемой включения компания SYSTEM SENSOR выпускает релейные базы Е412NL, Е412RL и модули согласования M412RL, M412NL, M424RL, к выходам которых можно подключать обычные двухпроводные шлейфы с извещателями серии ECO1000. Базы Е412NL, Е412RL рассчитаны на номинальное напряжение 12 В. Эти технические решения и широкий диапазон рабочих напряжений питания, от 8 до 30 вольт, обеспечивают совместимость извещателей серии ECO1000 практически с любым типом ПКП пожарной и охранно-пожарной сигнализации.
Для визуальной индикации состояния извещателя установлен светодиод красного цвета, со световодом, обеспечивающим широкую диаграмму направленности излучения и высокую яркость свечения в режиме "Пожар" при любом рабочем напряжении питания. Предусмотрена возможность включения светодиодного выносного оптического сигнализатора (ВОС), постоянная яркость свечения которого обеспечена стабилизацией его тока. Светодиод ВОС подключается непосредственно к контактам базы без резистора, может использоваться выносной индикатор типа RA400Z. В извещателях серии ECO1000 применен новый способ включения теста не требующий лестниц, шестов и других громоздких приспособлений, посредством передачи кодированного сигнала с лазерного тестера ЛТ на светодиод датчика. Режим "Пожар" сохраняется и после рассеивания дыма, возврат в дежурный режим производится кратковременным отключением напряжения питания.
Все базовые основания позволяют защитить извещатели серии ECO1000 от несанкционированного извлечения и обеспечивают надежное крепление в условиях транспортной тряски при их установке на подвижных объектах. После активизации функции защиты извещатель может быть снят только с использованием инструмента в соответствии с инструкцией.
Широкий диапазон рабочих температур извещателей ИП101-23-А1R: от - 30°С до +70°С и высокая защита от коррозии, обеспеченная специальным покрытием и герметизацией отдельных секторов монтажной платы, позволяют их устанавливать в отапливаемых и неотапливаемых помещениях.
Для защиты от пыли извещатели ИП101-23-А1R поставляются с надетыми на них пластмассовыми технологическими крышками желтого цвета. При вводе в эксплуатацию пожарной сигнализации эти крышки должны быть сняты с извещателей.
|
Технические характеристики |
|
Температура срабатывания при медленном повышении |
58°C |
|
Срабатывание при скорости повышения температуры |
8°C/мин. и более |
|
Класс теплового канала |
A1R |
|
Средняя площадь, контролируемая одним извещателем |
до 55 м2 |
|
Рабочее напряжение |
от 8 В до 30 В |
|
Амплитуда пульсаций напряжения питания |
±2 В, макс. |
|
Номинальный ток в дежурном режиме |
менее 80 мкА |
|
Допустимый ток в режиме "Пожар" |
50 мА, макс. |
|
Высота с базой Е1000В |
50 мм |
|
Диаметр |
102 мм |
|
Вес с базой Е1000В |
120 г |
|
Диапазон рабочих температур |
-30°C +70°C |
|
Максимально допустимая относительная влажность |
95% |
|
Степень защиты оболочки извещателя |
IP20 |
|
при использовании WB-1 |
IP23 |
Примеры подключения извещателей ЕСО1005 к ПКП
Подключение ИП101-23-А1R с базами E1000R. При ограничении тока шлейфа до 50 мА используются 5 контакты баз, для снижения тока в режиме "Пожар" - 4 контакты.
Подключение ИП101-23-А1R через адаптеры E1000А с использованием розеток для ДИП.
На схеме приведена нумерация контактов розетки для ДИП.
Подключение ИП212-58 с базами E412RL, E412NL, E424RL к контрольной панеле VISTA-501.
При использовании баз E412NL установка релейного модуля 42041 (4204) на входе шлейфа питания не требуется. Контакты релейного модуля EOLR-1 показаны при включенном напряжении питания.
|
